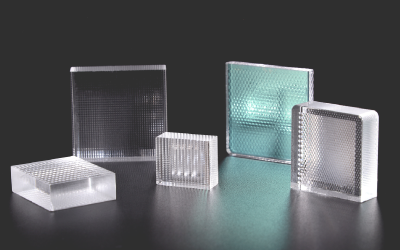

マイクロレンズアレイ 【ハイパワーレーザー対応】
材料にシリカガラスを用いているため、深紫外線
～近赤外線と幅広い透過波長域を有しています。また耐熱性も高く、熱膨張も小さいため、レーザ

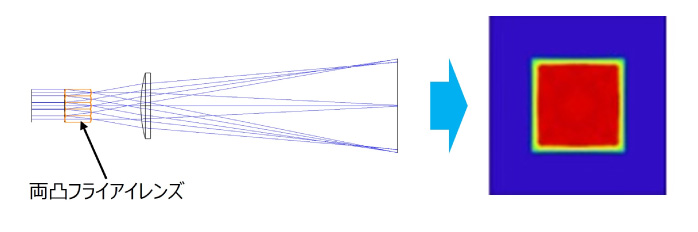

ー光に対する均一化やUV光の均一化についても実現可能です。
ハイパワーレーザーに対応しています。
特 長
◆ 材料特性 : シリカガラス製のため、SiO2が99.9％以上と高純度

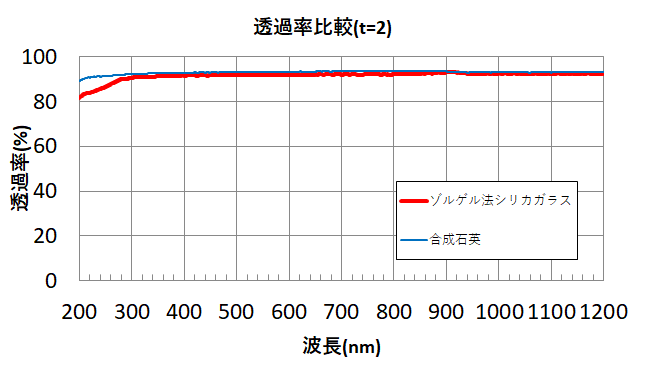

- UVC～VIS～NIRまで高い透過率を有する
- 耐熱性に優れており、熱膨張も小さい
材質 シリカガラス 屈折率 1.460 @ 546nm 密度 2.2g/cm3 熱膨張係数 5.8×10⁻⁷ K⁻¹

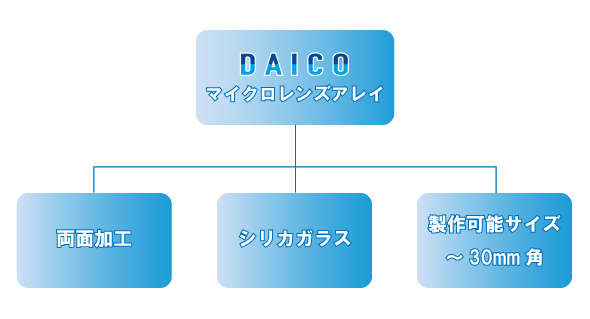

◆ 加工特性
- フレキシブルに対応可能な光学設計
・球面レンズ・非球面レンズ・シリンドリカルレンズ
- 自由度の高い製品の実現
・最大サイズ30mm角まで
・両凸レンズにも対応
外形寸法 (最大) 30×30mm アレイサイズ □0.2～3.0mm レンズ形状 両凸レンズ、平凸レンズ、シリンドリカルレンズ アレイ形状 正方形、長方形、六角形、シリンドリカル
標準品
詳細や製作可能な形状やカスタム対応について、お気軽にお問い合わせください。
型式： DFE-25001
| レンズ形状 | 両凸レンズアレイ |
| 外形寸法 | 25×21×8.16(mm) |
| セルサイズ | 2.0×1.178(mm) |
| セグメント数 | 187個（11×17） |
| 曲 率 | R1＝2.741 / R2＝2.741 |
| 価 格 | ￥148,500-（税抜￥135,000-） |
型式： DFE-17201
| レンズ形状 | 両凸レンズアレイ |
| 外形寸法 | 17.2×14.56×7(mm) |
| セルサイズ | 1.0×0.56(mm) |
| セグメント数 | 360個（15×24） |
| 曲 率 | R1=2.225 / R2=2.225 |
| 価 格 | ￥165,000-（税抜￥150,000-） |
型式： DFE-30001
| レンズ形状 | 両凸レンズアレイ |
| 外形寸法 | 30×30×8.38(mm) |
| セルサイズ | 0.92×0.8(mm) 六角形 |
| セグメント数 | 1203個 |
| 曲 率 | R1＝2.617 / R2＝2.617 |
| 価 格 | ￥187,000-（税抜￥170,000-） |
※光軸調整を行いながら使用する場合は、発光波長に適した保護具を必ず装着してください。
アプリケーション
